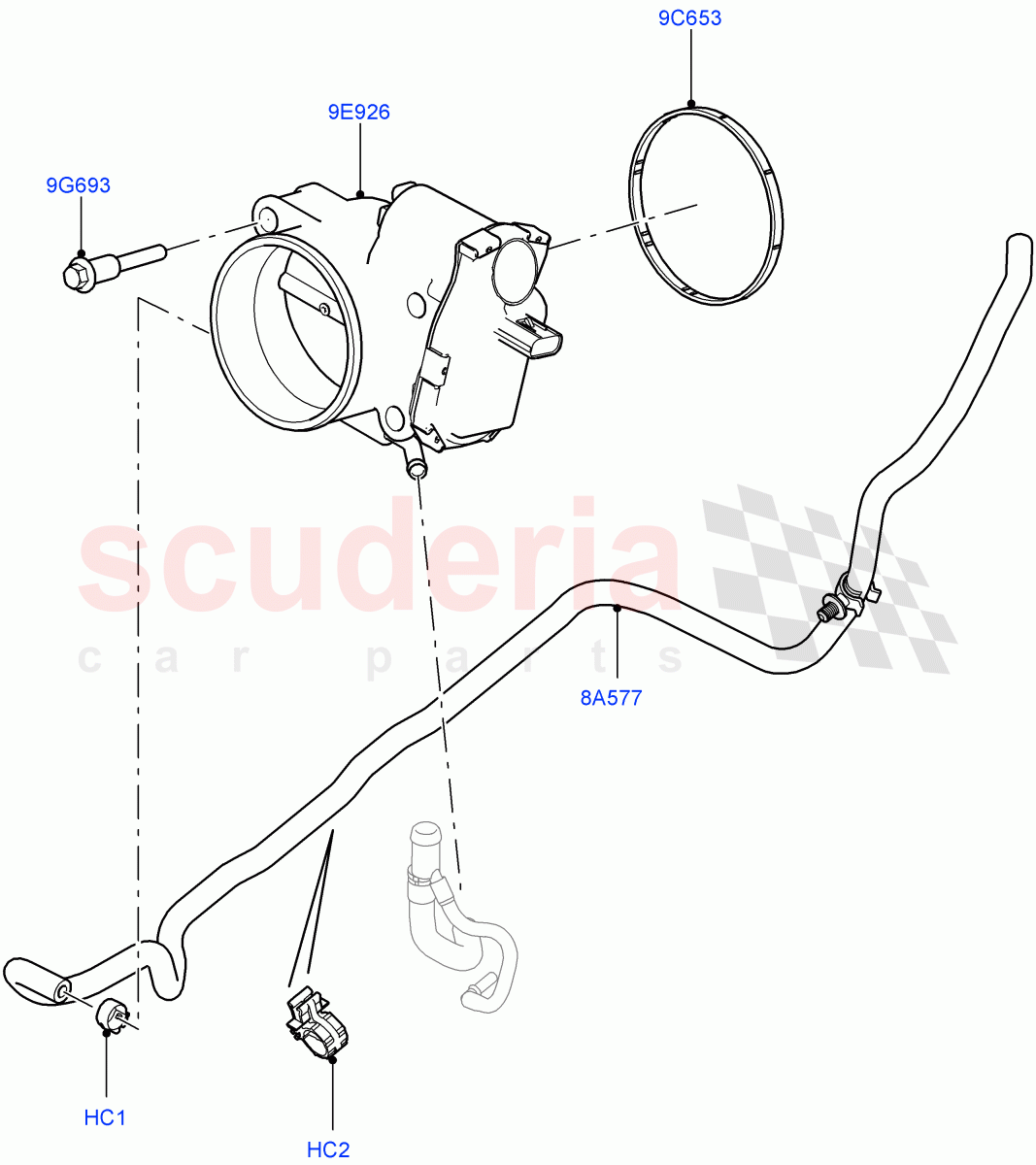

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

Bestellen

BITTE ANFRAGEN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR011158	KLEMME - SCHLAUCH	€2.58	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR011221	KLEMME	€1.76	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR021952	SCHLAUCH - DROSSELKLAPPENHEIZUNG EINLASS	€16.70	Bestellen
	LR051511	SCHLAUCH - DROSSELKLAPPENHEIZUNG EINLASS	€28.32	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR011999	DICHTUNG - DROSSELKLAPPE	€9.18	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR035563	DROSSELKLAPPENSTUTZEN UND MOTOR	€340.85	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR011222	SCHRAUBE	€0.94	Bestellen

Alle ansehen

0 Teile (€0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm
HC1	LR011158	KLEMME - SCHLAUCH	LR011158 KLEMME - SCHLAUCH 13-14 X 8, SCHLAUCH - DROSSELKLAPPENHEIZUNG	€2.58	1
HC2	LR011221	KLEMME	LR011221 KLEMME RETAINER	€1.76	2
8A577	LR021952	SCHLAUCH - DROSSELKLAPPENHEIZUNG EINLASS	LR021952 SCHLAUCH - DROSSELKLAPPENHEIZUNG EINLASS SCHLAUCH - DROSSELKLAPPENHEIZUNG, EINLASS / ZU: DA117235	€16.70	1
8A577	LR051511	SCHLAUCH - DROSSELKLAPPENHEIZUNG EINLASS	LR051511 SCHLAUCH - DROSSELKLAPPENHEIZUNG EINLASS SCHLAUCH - DROSSELKLAPPENHEIZUNG, EINLASS / VON: DA117236	€28.32	1
9C653	LR011999	DICHTUNG - DROSSELKLAPPE	LR011999 DICHTUNG - DROSSELKLAPPE WIRD AM ANSAUGKRÜMMER BEFESTIGT, DROSSELKLAPPE AN ANSAUGUNG	€9.18	1
9E926	LR035563	DROSSELKLAPPENSTUTZEN UND MOTOR	LR035563 DROSSELKLAPPENSTUTZEN UND MOTOR	€340.85	1
9G693	LR011222	SCHRAUBE	LR011222 SCHRAUBE M7 X 55MM, DROSSELKLAPPENSTUTZEN ZUM EINLASS	€0.94	4
