Name: Cooling System Pipes And Hoses (Electric Motor Cooling Systems) (2.0L AJ200P Hi PHEV) ((V) FROMJA000001)
Rating: 5.0 (1 reviews)

Cooling System Pipes And Hoses (Electric Motor Cooling Systems) (2.0L AJ200P Hi PHEV) ((V) FROMJA000001) of Land Rover Land Rover Range Rover Sport (2014+) [2.0 Turbo Petrol AJ200P]

Alle ansehen

Land Rover Range Rover Sport (2014+) [2.0 Turbo Petrol AJ200P] - KÜHLSYSTEM ROHRE UND SCHLÄUCHE (ELEKTROMOTORKÜHLSYSTEM) (2.0L AJ200P HI PHEV) ((V) ABJA000001)

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

Bestellen

BITTE ANFRAGEN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR038544	MUTTER	€1.71	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	FS106146	SCHRAUBE	€0.38	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	RYP500200	SCHRAUBE	€0.77	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	FA106126	SCHRAUBE	€0.38	AUF LAGER

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR100946	ROHR - INVERTER KÜHLUNG	€37.87	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR100938	ROHR - INVERTER KÜHLUNG	€87.08	Bestellen
	LR124803	ROHR - INVERTER KÜHLUNG	€409.79	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR100960	ROHRLEITUNG - LADEGERÄT	€358.54	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR100750	LEITUNG - MOTOR-/GENERATORKÜHLUNG	€121.80	Bestellen
	LR118347	LEITUNG - MOTOR-/GENERATORKÜHLUNG	€110.61	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR100985	PLATTE - BEFESTIGUNG	€7.23	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR100964	ROHR - INVERTER KÜHLUNG	€42.71	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR100961	ROHR - INVERTER KÜHLUNG	€41.04	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR100937	SCHLAUCH - WASSEREINLASS	€45.87	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR100978	ROHR - INVERTER KÜHLUNG	€202.95	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR100939	LEITUNG - MOTOR-/GENERATORKÜHLUNG	€154.09	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR100950	SCHLAUCH - WASSER	€47.94	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR100951	SCHLAUCH - WASSER	€45.49	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR100977	SCHLAUCH - WASSER	€700.70	Bestellen

Alle ansehen

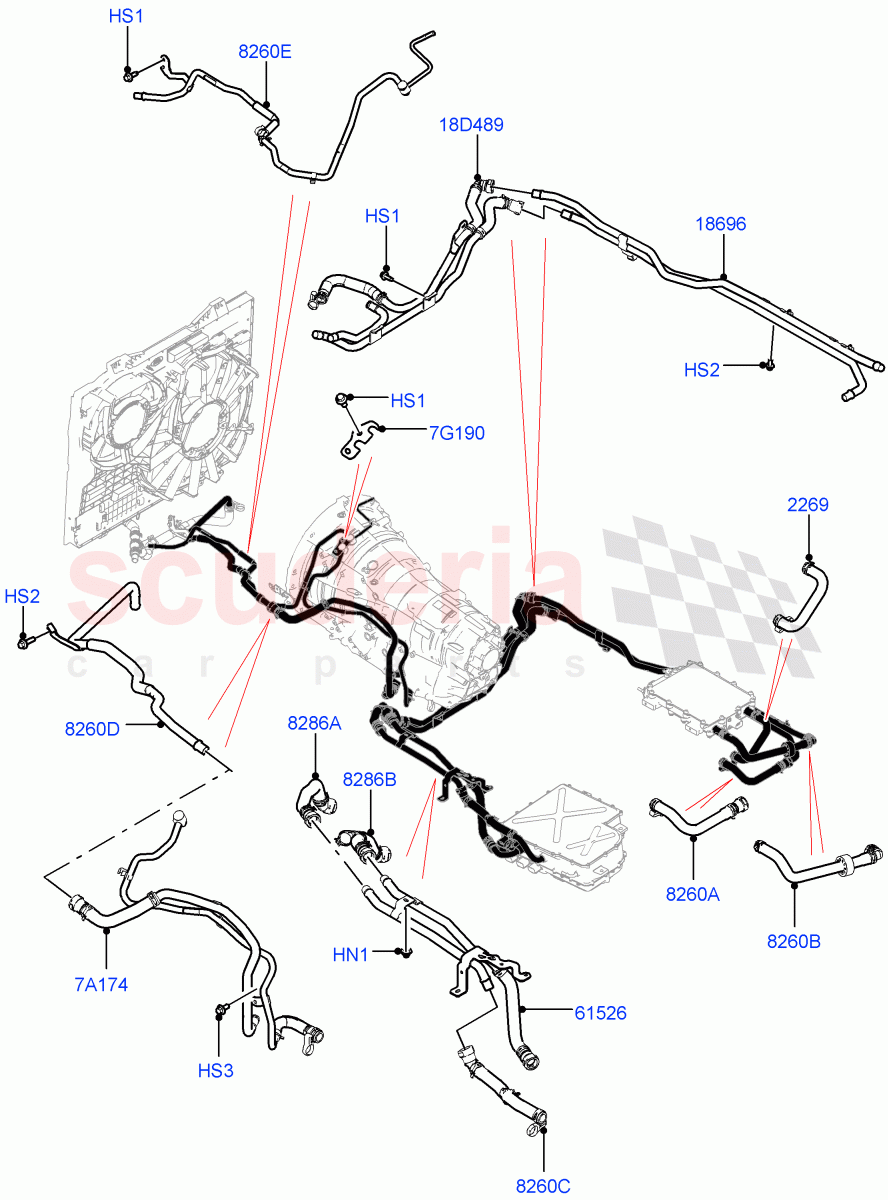

Diagram Zum Vergrößern antippen

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm
HN1	LR038544	MUTTER	LR038544 MUTTER 6 X 1.6MM / VON: JA000001	€1.71	2
HS1	FS106146	SCHRAUBE	FS106146 SCHRAUBE SECHSKANTKOPF, SECHSKANTKOPF, M6 X 14MM / VON: JA000001	€0.38	5
HS2	RYP500200	SCHRAUBE	RYP500200 SCHRAUBE SECHSECKIGER KOPF, M6 X 20MM / VON: JA000001	€0.77	3
HS3	FA106126	SCHRAUBE AUF LAGER	FA106126 SCHRAUBE SECHSECKIGER KOPF, M6 X 12MM / VON: JA000001 AUF LAGER	€0.38	2
7A174	LR100750	LEITUNG - MOTOR-/GENERATORKÜHLUNG	LR100750 LEITUNG - MOTOR-/GENERATORKÜHLUNG FÜHRUNG / VON: JA000001 / BIS: JA198820	€121.80	1
7A174	LR118347	LEITUNG - MOTOR-/GENERATORKÜHLUNG	LR118347 LEITUNG - MOTOR-/GENERATORKÜHLUNG ZUFUHR / VON: JA198821	€110.61	1
7G190	LR100985	PLATTE - BEFESTIGUNG	LR100985 PLATTE - BEFESTIGUNG VON: JA000001	€7.23	1
18D489	LR100977	SCHLAUCH - WASSER	LR100977 SCHLAUCH - WASSER VON: JA000001	€700.70	1
2269	LR100946	ROHR - INVERTER KÜHLUNG	LR100946 ROHR - INVERTER KÜHLUNG KONVERTER ZUM WECHSELRICHTER / VON: JA000001	€37.87	1
8260A	LR100964	ROHR - INVERTER KÜHLUNG	LR100964 ROHR - INVERTER KÜHLUNG INVERTER, AUSGANG / VON: JA000001	€42.71	1
8260B	LR100961	ROHR - INVERTER KÜHLUNG	LR100961 ROHR - INVERTER KÜHLUNG EINGANG, INVERTER / VON: JA000001	€41.04	1
8260C	LR100937	SCHLAUCH - WASSEREINLASS	LR100937 SCHLAUCH - WASSEREINLASS BATTERIELADEGERÄT EINGANG / VON: JA000001	€45.87	1
8260D	LR100978	ROHR - INVERTER KÜHLUNG	LR100978 ROHR - INVERTER KÜHLUNG ZUSATZKÜHLER ZUM WECHSELRICHTER / VON: JA000001	€202.95	1
8260E	LR100939	LEITUNG - MOTOR-/GENERATORKÜHLUNG	LR100939 LEITUNG - MOTOR-/GENERATORKÜHLUNG KURBEL INTEGRIERTER MOTOR GENERATOR, RÜCKLAUF / VON: JA000001	€154.09	1
8286A	LR100950	SCHLAUCH - WASSER	LR100950 SCHLAUCH - WASSER WECHSELRICHTER ZU BATTERIELADEGERÄT / VON: JA000001	€47.94	1
8286B	LR100951	SCHLAUCH - WASSER	LR100951 SCHLAUCH - WASSER BATTERIELADEGERÄT AN KURBELWELLE INTEGRIERTER MOTORGENERATOR / VON: JA000001	€45.49	1
18696	LR100938	ROHR - INVERTER KÜHLUNG	LR100938 ROHR - INVERTER KÜHLUNG VON: JA000001 / TO: KA865842	€87.08	1
18696	LR124803	ROHR - INVERTER KÜHLUNG	LR124803 ROHR - INVERTER KÜHLUNG VON: KA865843	€409.79	1
61526	LR100960	ROHRLEITUNG - LADEGERÄT	LR100960 ROHRLEITUNG - LADEGERÄT VON: JA000001	€358.54	1

Kühlsystem Rohre Und Schläuche (Elektromotorkühlsystem) (2.0L Aj200P Hi Phev) ((V) Abja000001)

Land Rover Range Rover Sport (2014+) [2.0 Turbo Petrol AJ200P]

Land Rover Range Rover Sport (2014+) [2.0 Turbo Petrol AJ200P] - KÜHLSYSTEM ROHRE UND SCHLÄUCHE (ELEKTROMOTORKÜHLSYSTEM) (2.0L AJ200P HI PHEV) ((V) ABJA000001)
