Name: Fuel Tank & Related Parts (This Section Refers To TSB LTB00280, Vehicles Fitted With 10MY Fuel Tank, With 2 Vent Pipes) (Lion Diesel 2.7 V6 (140KW))
Rating: 4.8 (1 reviews)

Fuel Tank & Related Parts (This Section Refers To TSB LTB00280, Vehicles Fitted With 10MY Fuel Tank, With 2 Vent Pipes) (Lion Diesel 2.7 V6 (140KW)) of Land Rover Land Rover Range Rover Sport (2005-2009) [2.7 Diesel V6]

Alle ansehen

Land Rover Range Rover Sport (2005-2009) [2.7 Diesel V6] - KRAFTSTOFFTANK & ZUGEHÖRIGE TEILE (DIESER ABSCHNITT BEZIEHT SICH AUF TSB LTB00280, FAHRZEUGE MIT...

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

Bestellen

BITTE ANFRAGEN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	SN106127L	SCHRAUBE	€0.53	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	CN100509	KLEMME	€1.31	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	WYQ000010	NIET - KUNSTSTOFF	€4.80	AUF LAGER

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	WYH500050	MUTTER - SICHERUNG	€2.19	AUF LAGER

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	FS106206	SCHRAUBE	€0.83	AUF LAGER

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	FS108126	SCHRAUBE	€1.18	AUF LAGER

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	RYG500270	SCHRAUBE	€2.31	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	WJ110006	WASCHMITTEL	€1.15	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	KYH500100	MUTTER - FRÜHLING	€1.35	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR013746	TANK - KRAFTSTOFF	€976.22	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR015394	DECKEL - KRAFTSTOFFTANK-EINFÜLLSTUTZEN	€12.14	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR013751	ABDECKUNG - STAUB	€73.22	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR010620	SCHLAUCH - EINFÜLLSTUTZEN	€14.90	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR019275	STECKER	€6.98	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	WFN000014	KRAFTSTOFFTANK	€250.99	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR117476	DICHTUNG	€8.58	ANKOMMEN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	WFU500020	RÌCKE	€2.70	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR025789	SCHAUMSTOFFPOLSTER - ENERGIEABSORBIEREND	€19.09	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	WMJ500181	LEITUNG - KRAFTSTOFFEINFÜLLSTUTZEN	€298.49	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR015385	SCHLAUCH	€419.19	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR015384	SCHLAUCH	€128.54	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR021822	DECKEL - EINFÜLLSTUTZEN	€32.81	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR013771	RING - HALTERUNG	€19.15	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR013917	SCHLAUCH - KRAFTSTOFFZUFUHR	€44.23	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR016261	SCHLAUCH - ENTLÌFTUNG	€44.73	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR020971	JUMPER VERKABELUNG	€81.98	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR014156	SCHELLE - KABEL DER FESTSTELLBREMSE	€1.57	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	SPV500020	KLEMME	€0.89	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	WFZ500034	ABSCHIRM	€26.66	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR021133	ROHR - KRAFTSTOFF	€415.85	Bestellen

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	LR021134	ROHR - KRAFTSTOFF	€411.31	Bestellen

Alle ansehen

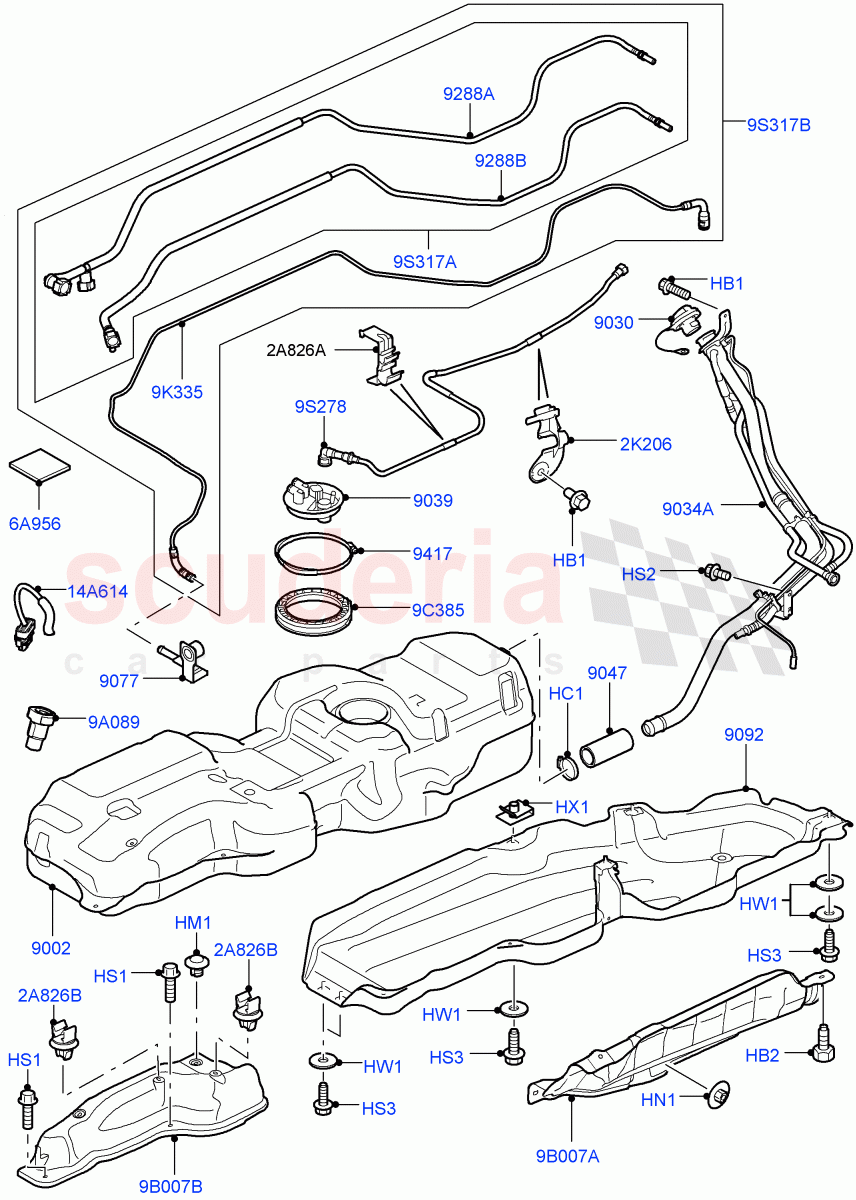

Diagram Zum Vergrößern antippen

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm
HB1	SN106127L	SCHRAUBE	SN106127L SCHRAUBE M6	€0.53	1
HC1	CN100509	KLEMME	CN100509 KLEMME SCHLAUCHKLEMME	€1.31	1
HM1	WYQ000010	NIET - KUNSTSTOFF AUF LAGER	WYQ000010 NIET - KUNSTSTOFF KUNSTSTOFF, NIETTYP AUF LAGER	€4.80	2
HN1	WYH500050	MUTTER - SICHERUNG AUF LAGER	WYH500050 MUTTER - SICHERUNG M5 AUF LAGER	€2.19	2
HS1	FS106206	SCHRAUBE AUF LAGER	FS106206 SCHRAUBE SECHSKANTKOPF, M6 X 20MM AUF LAGER	€0.83	1
HS2	FS108126	SCHRAUBE AUF LAGER	FS108126 SCHRAUBE M8 X 12MM AUF LAGER	€1.18	1
HS3	RYG500270	SCHRAUBE	RYG500270 SCHRAUBE SECHSKANTKOPF, M10 X 25MM	€2.31	3
HW1	WJ110006	WASCHMITTEL	WJ110006 WASCHMITTEL 10 MM	€1.15	4
HX1	KYH500100	MUTTER - FRÜHLING	KYH500100 MUTTER - FRÜHLING KRAFTSTOFFTANKBEFESTIGUNG, M10, MUTTER "U" FEDER	€1.35	2
2A826A	LR014156	SCHELLE - KABEL DER FESTSTELLBREMSE	LR014156 SCHELLE - KABEL DER FESTSTELLBREMSE	€1.57	3
2A826B	SPV500020	KLEMME	SPV500020 KLEMME FÜR	€0.89	2
2K206	WFU500020	RÌCKE	WFU500020 RÌCKE	€2.70	1
6A956	LR025789	SCHAUMSTOFFPOLSTER - ENERGIEABSORBIEREND	LR025789 SCHAUMSTOFFPOLSTER - ENERGIEABSORBIEREND	€19.09	1
9A089	LR021822	DECKEL - EINFÜLLSTUTZEN	LR021822 DECKEL - EINFÜLLSTUTZEN OHNE BRENNSTOFFBETRIEBENES HEIZGERÄT	€32.81	1
9B007B	WFZ500034	ABSCHIRM	WFZ500034 ABSCHIRM	€26.66	1
9C385	LR013771	RING - HALTERUNG	LR013771 RING - HALTERUNG	€19.15	1
9K335	LR013917	SCHLAUCH - KRAFTSTOFFZUFUHR	LR013917 SCHLAUCH - KRAFTSTOFFZUFUHR BRENNSTOFFTANK ZU BRENNSTOFFBETRIEBENEM HEIZGERÄT	€44.23	1
9S278	LR016261	SCHLAUCH - ENTLÌFTUNG	LR016261 SCHLAUCH - ENTLÌFTUNG ENTLÜFTUNGSROHR, DAMPFLEITUNG	€44.73	1
9S317A	LR021133	ROHR - KRAFTSTOFF	LR021133 ROHR - KRAFTSTOFF WENIGER BRENNSTOFFBEHEIZTES HEIZGERÄT / ZU: 6A999999	€415.85	1
9S317B	LR021134	ROHR - KRAFTSTOFF	LR021134 ROHR - KRAFTSTOFF MIT KRAFTSTOFFBETRIEBENEM HEIZGERÄT / BIS: 6A999999	€411.31	1
14A614	LR020971	JUMPER VERKABELUNG	LR020971 JUMPER VERKABELUNG	€81.98	1
9002	LR013746	TANK - KRAFTSTOFF	LR013746 TANK - KRAFTSTOFF	€976.22	1
9030	LR015394	DECKEL - KRAFTSTOFFTANK-EINFÜLLSTUTZEN	LR015394 DECKEL - KRAFTSTOFFTANK-EINFÜLLSTUTZEN	€12.14	1
9034A	WMJ500181	LEITUNG - KRAFTSTOFFEINFÜLLSTUTZEN	WMJ500181 LEITUNG - KRAFTSTOFFEINFÜLLSTUTZEN	€298.49	1
9039	LR013751	ABDECKUNG - STAUB	LR013751 ABDECKUNG - STAUB	€73.22	1
9047	LR010620	SCHLAUCH - EINFÜLLSTUTZEN	LR010620 SCHLAUCH - EINFÜLLSTUTZEN	€14.90	1
9077	LR019275	STECKER	LR019275 STECKER MIT FRISCHLUFTHEIZUNG	€6.98	1
9092	WFN000014	KRAFTSTOFFTANK	WFN000014 KRAFTSTOFFTANK	€250.99	1
9288A	LR015385	SCHLAUCH	LR015385 SCHLAUCH KRAFTSTOFFFILTERAUSGANG ZUM KRAFTSTOFFTANK, RÜCKLAUF	€419.19	1
9288B	LR015384	SCHLAUCH	LR015384 SCHLAUCH FUTTER	€128.54	1
9417	LR117476	DICHTUNG ANKOMMEN	LR117476 DICHTUNG O-RING ANKOMMEN	€8.58	1
